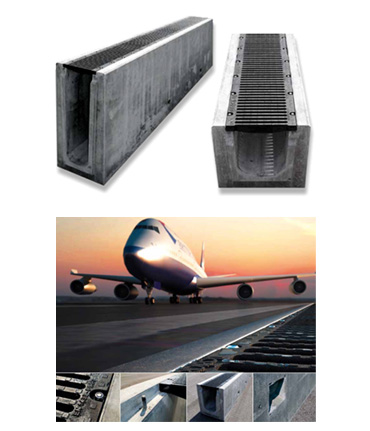

La gamma XL è realizzata con cemento ed inerti di altissima qualità e resistenza, vibrati in casseri metallici in modo da avere le migliori prestazioni del cemento in fase di stagionatura (dettagli molto importanti ai fini della resistenza alla compressione del cemento).
L'armatura interna, gli spessori del manufatto che ricordiamo è un unico elemento da 5 metri lineari disponibile in 4 diverse altezze (510, 730, 980, 1280), la qualità della ghisa sferoidale e dei telai annegati ed assicurati all'armatura, permettono a Gridiron di certificare il prodotto in classe F900 autoportante "l" e di superare tutti i test richiesti dalla normativa UNI EN1433:2008
Utilizzato prevalentemente negli aeroporti.
Documentazione tecnica Gridiron

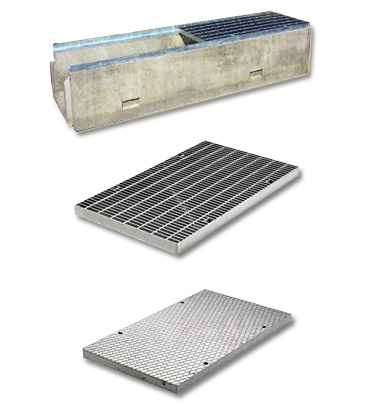

Canale in cemento armato con profili zincati secondo Normativa UNI EN 1433:2004.
La vendita dei canali viene effettuata esclusivamente a bancali interi ed in abbinamento alle griglie.
Le larghezze delle griglie abbinate ai canali serie C sono:
500; 600; 700.
Griglia in elettroforgiato zincato (C250, D400)
Bloccaggio griglie in 4 punti, con apposite sedi previste nel grigliato elettrosaldato per accogliere i bulloni in acciaio inox forniti in dotazione.
Maglia 22x76
Piastra in lamiera striata (C250, D400)
Le piastre sono rinforzate con grigliato elettrosaldato e prevedono 4 punti di bloccaggio al canale mediante bulloni inox forniti in dotazione.
Documentazione tecnica Gridiron

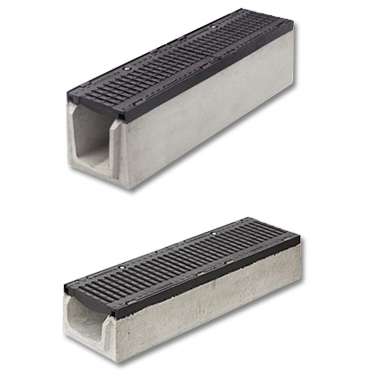

I nuovi canali in cemento armato utilizzano l’efficace sistema brevettato di bloccaggio griglia, impiegato con successo nella serie “Cast-blocking”. Robusti profili in ghisa inseriti nel cemento e collegati alla struttura metallica di armatura del canale, conferiscono alla struttura una eccezionale resistenza e una finitura a vista perfettamente integrata con le griglie in ghisa.
Sono canali facili e veloci da installare, infatti le griglie in ghisa vengono inserite negli appositi ancoraggi e bloccate con un solo bullone in acciaio inox, per ogni griglia.
Questo consente sempre una ispezione facile e rapida.
I nuovi canali serie “K” di Gridiron sono manufatti pronti per tutte le situazioni che richiedono grande portata e finiture adatte a un contesto urbano di particolare pregio.
Le larghezze delle griglie abbinate ai canali serie K sono: 170; 220; 270; 350.
Con le griglie da K270 c'è anche il canale ribassato.
Documentazione tecnica Gridiron
