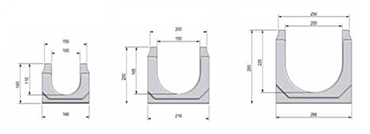

I canali vibrobase 100, 150, 200 sono canali in calcestruzzo vibrato ottenuto per miscelazione di inerti di fiume e cemento 425 in quantità di 300/350 Kg/m³.
Manufatto che si presenta ruvido di aspetto e di colore grigio scuro, viene prodotto per stampaggio e vibrazione in modo automatico e in continuo aggiungendo solo pochissima acqua alla miscela di inerti e cemento.
La sua caratteristica fondamentale è la resistenza elevata ai carichi, all'erosione climatica e a quella meccanica.
I nuovi canali con griglie a ponte sono disponibili anche con profilo salvabordo nella versione abbinata alla ghisa C250.
Le griglie di Gridiron in ghisa, in pressato o stampate sono imbullonate in 4 punti al metro.
La classificazione ed il controllo sono conformi alla normativa Europea UNI-EN 1433:2004.
Sono ideali in qualsiasi ambiente vadano posati.
Documentazione tecnica Gridiron

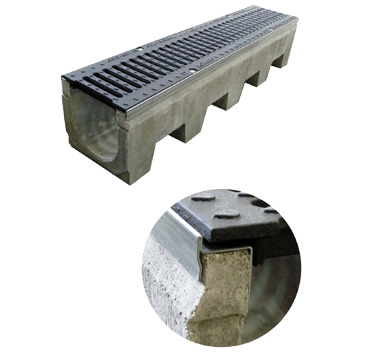

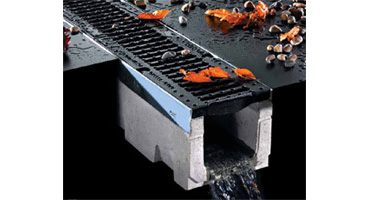

La nuova generazione di canali vibrocompressi SERIE R Gridiron è il risultato di un'attenta ed accurata progettazione, introducendo così innovazione e perfezionamento al settore delle canalizzazioni.
Il calcestruzzo vibrocompresso, ottenuto dalla miscelazione di inerti di fiume e cemento 425 certificati, uniti alle modalità produttive di vibrazione e compressione, conferiscono ai canali SERIE R elevata resistenza alla compressione (RcK>45N/mm²), ai cicli gelo e disgelo, all'erosione climatica e a quella meccanica.

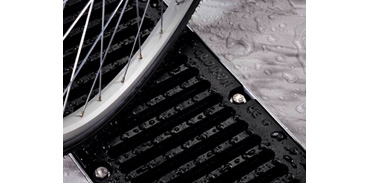

Le griglie in ghisa G25 alloggiate su profili in acciaio zincato, vengono bloccate con un particolare fissaggio meccanico in modo tale da creare un corpo unico con il manufatto, al fine di distribuire uniformemente le sollecitazioni create dal passaggio dei veicoli garantendo inoltre stabilità e silenziosità.
La classificazione ed il controllo sono conformi alla normativa Europea UNI-EN 1433:2004.
Sistema di fissaggio di progettazione Gridiron: zanca ancorata nel calcestruzzo con sede per alloggiamento del dado nel quale viene inserita la vite.
Le griglie in ghisa bloccate al canale sono provviste nella parte inferiore di quattro tacche in rilievo, le quali alloggiando nelle relative bugne di riferimento ricavate sul profilo salvabordo ne impediscono il movimento longitudinale.
I profili sono in acciaio zincato ed ancorati al canale mediante fissaggi laterali e con particolari di zanche di progettazione Gridiron, nelle quali viene alloggiato il dado filettato atto a ricevere la vite. Questo importante accorgimento, non essendo direttamente filettato il profilo, permette di sostituire facilmente il dado qualora la filettatura si usurasse.
Canale in cemento vibrocompresso R122
Canale R122 in cemento vibrocompresso additivato con profili salvabordo zincati, completo di nr. 2 griglie in ghisa "G25" da 122x500x20 bloccate, sezione di scolo 45 cm², lunghezza 1000 mm, passaggio acqua 87 mm e portata C250 a norma UNI-EN 1433:2004.
Canale in cemento vibrocompresso R150
Canale R150 in cemento vibrocompresso additivato con profili salvabordo zincati, completo di nr. 2 griglie in ghisa "G25" da 150x500x25 bloccate, sezione di scolo 90 cm², lunghezza 1000 mm, passaggio acqua 93 mm e portata D400 a norma UNI-EN 1433:2004.
Canale in cemento vibrocompresso R210
Canale R210 in cemento vibrocompresso additivato con profili salvabordo zincati, completo di nr. 2 griglie in ghisa "G25" da 210x500x25 bloccate, sezione di scolo 215 cm², lunghezza 1000 mm, passaggio acqua 153 mm e portata D400 a norma UNI-EN 1433:2004.
Canale in cemento vibrocompresso R265
Canale R265 in cemento vibrocompresso additivato con profili salvabordo zincati, completo di nr. 2 griglie in ghisa "G25" da 265x500x30 bloccate, sezione di scolo 376 cm², lunghezza 1000 mm, passaggio acqua 200 mm e portata D400 a norma UNI-EN 1433:2004.
Canale in cemento vibrocompresso R315
Canale R315 in cemento vibrocompresso additivato con profili salvabordo zincati, completo di nr. 2 griglie in ghisa "G25" da 315x500x30 bloccate, sezione di scolo 562 cm², lunghezza 1000 mm, passaggio acqua 250 mm e portata D400 a norma UNI-EN 1433:2004.
Canale in cemento vibrocompresso R365
Canale R365 in cemento vibrocompresso additivato con profili salvabordo zincati, completo di nr. 2 griglie in ghisa "G25" da 315x500x30 bloccate, sezione di scolo 832 cm², lunghezza 1000 mm, passaggio acqua 300 mm e portata D400 a norma UNI-EN 1433:2004.
Canale in cemento vibrocompresso R495
Canale R495 in cemento vibrocompresso additivato con profili salvabordo zincati, completo di nr. 2 griglie in ghisa "G25" da 315x500x30 bloccate, sezione di scolo 1404 cm², lunghezza 1000 mm, passaggio acqua 400 mm e portata D400 a norma UNI-EN 1433:2004.
Canale in cemento vibrocompresso R595
Canale R595 in cemento vibrocompresso additivato con profili salvabordo zincati, completo di nr. 2 griglie in ghisa "G25" da 315x500x30 bloccate, sezione di scolo 2246 cm², lunghezza 1000 mm, passaggio acqua 500 mm e portata D400 a norma UNI-EN 1433:2004.
